2024年国庆节前,客户提出65W电源需求,主要销售地区;中国/美洲地区/欧洲地区/日本和韩国/台湾等,要求符合全球认证,
整理客户需求如下：
1-输入电压：90V-264V AC输入
2-符合-20°至40°环境满载工作
3-使用寿命大于3年
4-符合海拔2000M/5000M使用标准
5-能效达到欧洲ERP六级和美国DOE六级
6-环保符合ROHS/REACH/POHS/SONY标准
7-高压1500V/3750V
8-纹波干扰低于100MV
9-产品长度低于100MM
10-传导/辐射不读点大于6DB余留量
综合上述需求，是一款有挑战性的电源适配器，经过商讨公司决定该项目交由王工和彭工共同开发
开发人员：王工，彭工

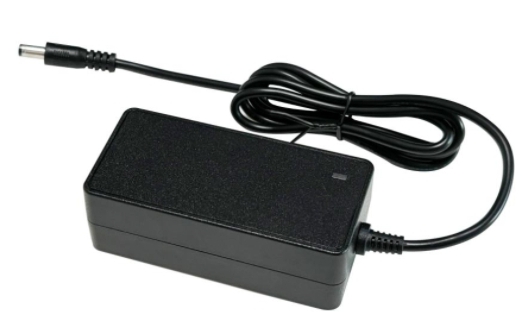

国庆后上班选型合适的外壳：长度95.5*46*32MM 和客户确认-符合要求。
选择方案，普通方案和氮化镓方案，评估普通方案无法在要求外壳尺寸内达到要求，最终确认氮化镓方案。
结构设计考虑满足客户要求，高可靠性和高稳定性的前提下考虑自动化生产工艺，降低因生产带来的不良率，
设计原理图和元气件选型，通过电源寿命公式计选定超越客户需求的元器件
画板；通过多年经验优化走线，合理分布发热器件均衡温度，降低各元器件对电源传导和辐射的影响，以达到客户6DB余留要求
打样测试电压电流/纹波/温升/高压/浪涌/雷击/静电/效率/跌落/反向耐压/短路保护/过流保护/过温保护等等。
优化；整改测试不满足要求的点，从新打样测试-通过
EMC测试；实验室预约辐射6小时*400元，传导3小时*300元，测试120V/230V AC输入；12V5A/13V5A/16.8V3.86A/19V3.42A/20V3.25A/24V2.7A/48V1.35A/52V1.25A,测试结果；余留4.5DB不读点余留不足6DB，需整改！
重新打样变压器，2次预约实验室测试，预约辐射8小时*400元，传导3小时，重复上次测试，其中13V5A和48V1.35A测试预留低于6DB，2款型号需要整改！
重新打样变压器，3次预约实验室测试，辐射2小时*400元，传导1小时*300元，现场整改通过，余留大于6DB.
委托实验室测试安规，安规测试通过.
整理资料，保存上传公司ERP系统，做正式样品30台，重复测试流程。
寄样品5个客户确认
剩余样品分别寄到3家破坏性测试第三方机构，对电源进行各种破坏性测试，测试时间15个工作日
三家破坏性测试机构测试通过，产品可靠，支付测试费用24000元
产品资料最终敲定，开始申请第一批认证；3C认证/FCC认证/CE认证/ROHS环保/DOE能效/ERP能效。
产品型号：GHY-T5-XXX YYY XXX第一位代表10V，第二位代表V，第三位代表0.1V； XXX=120=12.0V
YYY第一位代表1A,第二位代表0.1A，第三位代表0.01A；YYY=500=5.00A
该产品电压输出范围；12V-52V 电流输出范围0.01-5A，单PD快充支持；5/9/12/15/20V 最大3.25A 65W
产品开发完成；此款电源共用时5个月，工时（部分）+其他费用+测试费用约12万元。
